윈도우 프로그래밍 (MFC 비트맵 더블 버퍼링 bitmap 개념 및 예제)

2021. 4. 16. 13:33

이번에는 MFC 프로그래밍에서 bitmap에 대한 것을 알아보도록 하겠습니다.

bitmap은 이미지 파일로

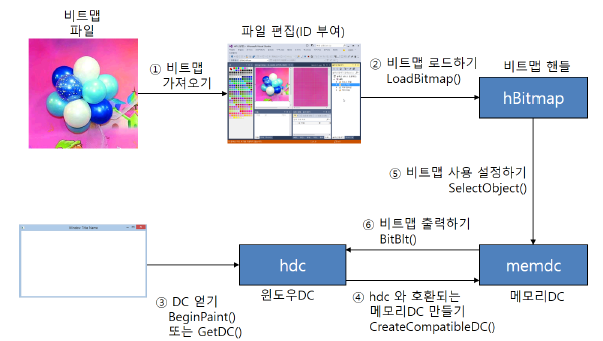

MFC 프로그래밍에서 출력하는 방법으로는 아래와 같습니다.

MFC로 만들기

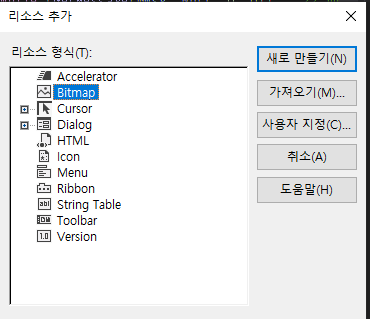

1. [리소스 추가] -> Bitmap -> [새로 만들기]

2. 빈 화면 -> 그리기

bitmap 속성

비트맵 편집기 속성

Width, Height : 비트맵 크기, 수정 가능

Colors : 사용하는 컬러 수로 32비트까지 지원 가능

비트맵 노드 속성

ID : 비트맵에 대한 식별자, 수정 가능

File name : 비트맵 파일을 저장할 파일 이름

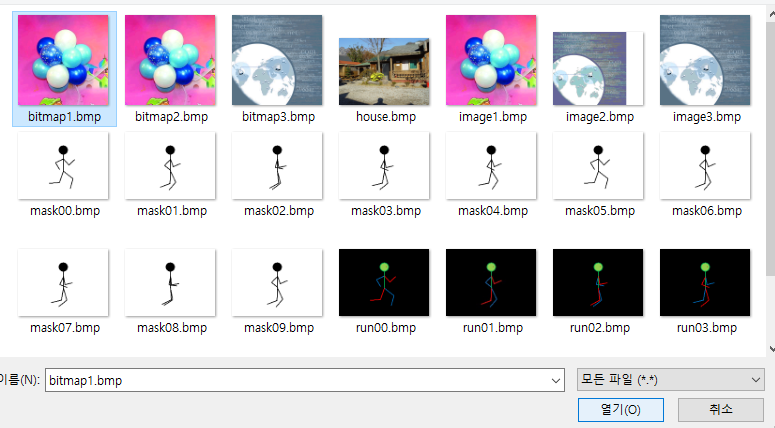

Bitmap 파일 불러오기

[리소스 추가] -> [Bitmap] -> [가져오기]

내 컴퓨터에 있는 이미지를 가져올 수 있습니다.

BItBlt 함수 속성

BOOL BitBlt(
	HDC	hdc,
    int	nXD, int nYD,
    int	nW,	 int nH,
    HDC memdc,
    int nXS, int nYS,
    DWORD	dwRop
);

StretchBlt 함수 속성

BOOL StretchBlt(
	HDC	hdc,
    int	nXD, int nYD, int nW, int nH,
    HDC memdc,
    int nXS, int nYS, int nWS, int nHS,
    DWORD	dwRop
);

윈도 화면에 꽉 찬 Bitmap 출력 (StretchBlt 이용)

#include <windows.h>
#include <TCHAR.H>
#include "resource.h"
LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam);
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
	LPSTR lpszCmdLine, int nCmdShow)
	// UNICODE 사용시 wWinMain() 형태
	// hPrevInstance 이전 인스턴스 항상 0값
	// lpszCmdLine > 외부에서 (내부로) 입력받는 변수
	// nCmdShow 윈도우 출력 형태에 관련한 값
{
	HWND     hwnd;
	MSG		 msg;
	WNDCLASS WndClass;
	WndClass.style = CS_HREDRAW | CS_VREDRAW;	//height, vertical redraw
	WndClass.lpfnWndProc = WndProc;		// Proc 설정
	WndClass.cbClsExtra = 0;
	WndClass.cbWndExtra = 0;
	WndClass.hInstance = hInstance;
	WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
	WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
	WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);	// 형변환
	WndClass.lpszMenuName = NULL;
	WndClass.lpszClassName = _T("Window Class Name");
	RegisterClass(&WndClass);		// WndClass 등록
	hwnd = CreateWindow(_T("Window Class Name"),
		_T("Jung-Stroy"),		//
		WS_OVERLAPPEDWINDOW,		// 윈도우 스타일
		600, 400,					// 창출력좌표 x, y
		600, 400,					// 창크기 x, y축
		NULL,						// 부모 윈도우
		NULL,						// 메뉴바 핸들
		hInstance,					// 인스턴스
		NULL						// 여분, NULL
		);
	ShowWindow(hwnd, nCmdShow);		// 윈도우 출력, WM_PAINT 출력내용 가져옴
	UpdateWindow(hwnd);				// WM_PAINT 출력내용 발생해서 출력하도록
									// hwnd 핸들을 통해 보여주고 갱신

	//ShowWindow(hwnd, SW_SHOW);	// 위와 같음
	//UpdateWindow(hwnd);

	while (GetMessage(&msg, NULL, 0, 0))	// 메시지 큐의 메시지를 가져옴
	{
		TranslateMessage(&msg);		// 키입력에 반응하는 메시지 변환, WM_KEYDOWN (키가 눌릴때) WM_CHAR 메시지 발생
		DispatchMessage(&msg);		// WndProc() 함수 호출과 WndProc()으로 메세지 전달
	}								// 종료는 WM_QUIT 발생할때 FALSE 리턴하면서 종료
	return (int)msg.wParam;			// wParam, lParam 윈도우 크기가 어떻게 변했는지, 변경된 클라이언트, 키보드, 마우스 값

}

LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam)
	//	WinDef.h 에서 정의
	//	wPram > unsigned ptr, lParam > long ptr
{
	HDC hdc, memdc;
	PAINTSTRUCT ps;
	static HBITMAP hBitmap;
	BITMAP bm;
	RECT rect;
	static int nx, ny;

	switch (iMsg)
	{
	case WM_CREATE:
		hBitmap = (HBITMAP)LoadBitmap(((LPCREATESTRUCT)lParam)->hInstance, MAKEINTRESOURCE(IDB_BITMAP5_2));
		break;

	case WM_PAINT:
		GetClientRect(hwnd, &rect);	// 윈도우 크기를 받아온다.
		GetObject(hBitmap, sizeof(bm), &bm);

		hdc = BeginPaint(hwnd, &ps);
		memdc = CreateCompatibleDC(hdc);
		SelectObject(memdc, hBitmap);
		StretchBlt(hdc, 0, 0, rect.right, rect.bottom, memdc, 0, 0,bm.bmWidth , bm.bmHeight, SRCCOPY);
		DeleteDC(memdc);
		EndPaint(hwnd, &ps);
		break;
	case WM_DESTROY:
		PostQuitMessage(0);
		break;
	}
	return DefWindowProc(hwnd, iMsg, wParam, lParam);
}

크기를 자유자재로 움직일 수 있음.

이번에는 비트맵 파일이 윈도 화면에 연속해서 나타나게 함으로 바둑판 모양으로 윈도 배경에 나타나도록 하는 코드를 알아보도록 하겠습니다.

코드 (BitBlt 함수 이용)

#include <windows.h>
#include <TCHAR.H>
#include "resource.h"
LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam);
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
	LPSTR lpszCmdLine, int nCmdShow)
	// UNICODE 사용시 wWinMain() 형태
	// hPrevInstance 이전 인스턴스 항상 0값
	// lpszCmdLine > 외부에서 (내부로) 입력받는 변수
	// nCmdShow 윈도우 출력 형태에 관련한 값
{
	HWND     hwnd;
	MSG		 msg;
	WNDCLASS WndClass;
	WndClass.style = CS_HREDRAW | CS_VREDRAW;	//height, vertical redraw
	WndClass.lpfnWndProc = WndProc;		// Proc 설정
	WndClass.cbClsExtra = 0;
	WndClass.cbWndExtra = 0;
	WndClass.hInstance = hInstance;
	WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
	WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
	WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);	// 형변환
	WndClass.lpszMenuName = NULL;
	WndClass.lpszClassName = _T("Window Class Name");
	RegisterClass(&WndClass);		// WndClass 등록
	hwnd = CreateWindow(_T("Window Class Name"),
		_T("Jung-Story"),		//
		WS_OVERLAPPEDWINDOW,		// 윈도우 스타일
		600, 400,					// 창출력좌표 x, y
		600, 400,					// 창크기 x, y축
		NULL,						// 부모 윈도우
		NULL,						// 메뉴바 핸들
		hInstance,					// 인스턴스
		NULL						// 여분, NULL
		);
	ShowWindow(hwnd, nCmdShow);		// 윈도우 출력, WM_PAINT 출력내용 가져옴
	UpdateWindow(hwnd);				// WM_PAINT 출력내용 발생해서 출력하도록
									// hwnd 핸들을 통해 보여주고 갱신

	//ShowWindow(hwnd, SW_SHOW);	// 위와 같음
	//UpdateWindow(hwnd);

	while (GetMessage(&msg, NULL, 0, 0))	// 메시지 큐의 메시지를 가져옴
	{
		TranslateMessage(&msg);		// 키입력에 반응하는 메시지 변환, WM_KEYDOWN (키가 눌릴때) WM_CHAR 메시지 발생
		DispatchMessage(&msg);		// WndProc() 함수 호출과 WndProc()으로 메세지 전달
	}								// 종료는 WM_QUIT 발생할때 FALSE 리턴하면서 종료
	return (int)msg.wParam;			// wParam, lParam 윈도우 크기가 어떻게 변했는지, 변경된 클라이언트, 키보드, 마우스 값

}

LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam)
	//	WinDef.h 에서 정의
	//	wPram > unsigned ptr, lParam > long ptr
{
	HDC hdc, memdc;
	PAINTSTRUCT ps;
	static HBITMAP hBitmap;
	RECT rect;
	int i, j;

	switch (iMsg)
	{
	case WM_CREATE:
		hBitmap = (HBITMAP)LoadBitmap(((LPCREATESTRUCT)lParam)->hInstance, MAKEINTRESOURCE(IDB_BITMAP5_2));
		break;

	case WM_PAINT:
		GetClientRect(hwnd, &rect);	// 윈도우 크기를 받아온다.
		hdc = BeginPaint(hwnd, &ps);
		memdc = CreateCompatibleDC(hdc);
		SelectObject(memdc, hBitmap);
		for (i = 0; i <= rect.right / 100; i++) {
			for (j = 0; j <= rect.bottom / 100; j++) {
				BitBlt(hdc, i * 100, j * 100, 100, 100,memdc,0,0,SRCCOPY);
			}
		}
		DeleteDC(memdc);
		EndPaint(hwnd, &ps);
		break;
	case WM_DESTROY:
		PostQuitMessage(0);
		break;
	}
	return DefWindowProc(hwnd, iMsg, wParam, lParam);
}

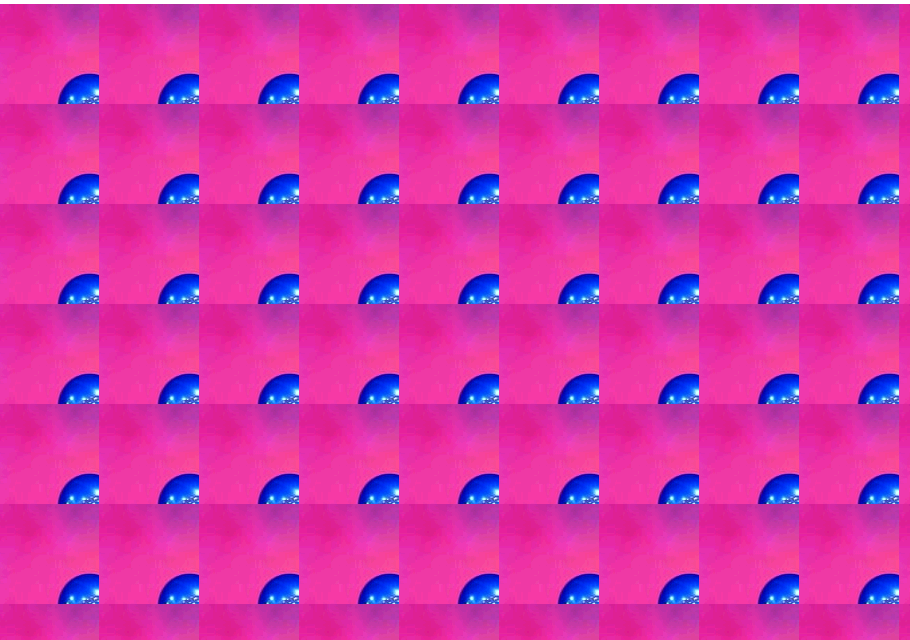

실행 화면

이번에는 아무버튼이나 클릭 시 윈도 화면에서 이미지가 움직이면서 바운드되는 것을 알아보도록 하겠습니다.

코드

#include <windows.h>
#include <TCHAR.H>
#include "resource.h"
LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam);
HINSTANCE hInst;	// 그림을 그리기 위한 inst.

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
	LPSTR lpszCmdLine, int nCmdShow)
	// UNICODE 사용시 wWinMain() 형태
	// hPrevInstance 이전 인스턴스 항상 0값
	// lpszCmdLine > 외부에서 (내부로) 입력받는 변수
	// nCmdShow 윈도우 출력 형태에 관련한 값
{
	HWND     hwnd;
	MSG		 msg;
	WNDCLASS WndClass;
	hInst = hInstance;
	WndClass.style = CS_HREDRAW | CS_VREDRAW;	//height, vertical redraw
	WndClass.lpfnWndProc = WndProc;		// Proc 설정
	WndClass.cbClsExtra = 0;
	WndClass.cbWndExtra = 0;
	WndClass.hInstance = hInstance;
	WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
	WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
	WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);	// 형변환
	WndClass.lpszMenuName = NULL;
	WndClass.lpszClassName = _T("Window Class Name");
	RegisterClass(&WndClass);		// WndClass 등록
	hwnd = CreateWindow(_T("Window Class Name"),
		_T("Jung-Stroy"),		//
		WS_OVERLAPPEDWINDOW,		// 윈도우 스타일
		600, 400,					// 창출력좌표 x, y
		600, 400,					// 창크기 x, y축
		NULL,						// 부모 윈도우
		NULL,						// 메뉴바 핸들
		hInstance,					// 인스턴스
		NULL						// 여분, NULL
		);
	ShowWindow(hwnd, nCmdShow);		// 윈도우 출력, WM_PAINT 출력내용 가져옴
	UpdateWindow(hwnd);				// WM_PAINT 출력내용 발생해서 출력하도록
									// hwnd 핸들을 통해 보여주고 갱신

	//ShowWindow(hwnd, SW_SHOW);	// 위와 같음
	//UpdateWindow(hwnd);

	while (GetMessage(&msg, NULL, 0, 0))	// 메시지 큐의 메시지를 가져옴
	{
		TranslateMessage(&msg);		// 키입력에 반응하는 메시지 변환, WM_KEYDOWN (키가 눌릴때) WM_CHAR 메시지 발생
		DispatchMessage(&msg);		// WndProc() 함수 호출과 WndProc()으로 메세지 전달
	}								// 종료는 WM_QUIT 발생할때 FALSE 리턴하면서 종료
	return (int)msg.wParam;			// wParam, lParam 윈도우 크기가 어떻게 변했는지, 변경된 클라이언트, 키보드, 마우스 값

}

LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam)
	//	WinDef.h 에서 정의
	//	wPram > unsigned ptr, lParam > long ptr
{
	HDC hdc, memdc;
	PAINTSTRUCT ps;
	static HBITMAP hBitmap;
	static int x, y, sX, sY;
	RECT rect;

	switch (iMsg)
	{
	case WM_CREATE:
		hBitmap = (HBITMAP)LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP5_2));
		x = 0;
		y = 0;
		sX = 20;
		sY = 20;
		InvalidateRgn(hwnd,NULL,true);
		break;

	case WM_KEYDOWN:
		if (wParam) {
			SetTimer(hwnd, 0, 100, NULL);
		}

	case WM_TIMER:
		GetClientRect(hwnd, &rect);	// 윈도우 크기 받아오기
		x = x + sX;
		y = y + sY;
		if (x + 100 > rect.right || x < 0) {
			sX = -1 * sX;
			x = x + sX;
		}
		if (y + 100 > rect.bottom || y < 0) {
			sY = -1 * sY;
			y = y + sY;
		}
		hdc = GetDC(hwnd);
		memdc = CreateCompatibleDC(hdc);
		SelectObject(memdc, hBitmap);
		BitBlt(hdc, x, y, 100, 100, memdc, 60, 60, SRCCOPY);
		DeleteDC(memdc);
		ReleaseDC(hwnd, hdc);
		break;
	case WM_PAINT:
		hdc = BeginPaint(hwnd, &ps);
		hdc = GetDC(hwnd);
		memdc = CreateCompatibleDC(hdc);
		SelectObject(memdc, hBitmap);
		BitBlt(hdc, x, y, 100, 100, memdc, 60, 60, SRCCOPY);
		DeleteDC(memdc);
		ReleaseDC(hwnd, hdc);
		EndPaint(hwnd, &ps);
		break;

	case WM_DESTROY:
		KillTimer(hwnd, 0);
		PostQuitMessage(0);
		break;
	}
	return DefWindowProc(hwnd, iMsg, wParam, lParam);
}

실행 화면

더블 버퍼링

위에서 사용한 비트맵 이미지를 여러 개 이용하여 동영상을 나타낼 때 사용이 됩니다.

이미지를 순서대로 화면 디바이스 컨택스트에 출력합니다.

예를 들어 풍경 위에 날아가는 비행기를 표현한다면

풍경 이미지를 먼저 출력

그다음에 비행기 이미지를 출력

날아가는 모습을 나타내고자 한다면 풍경 이미지 출력과 새 이미지 출력을 번갈아가며 계속 수행하면 됩니다.

이러한 더블 더퍼링은 이미지를 계속 출력해 주어야 하기 때문에 화면이 자주 깜빡거리는 문제점이 있습니다.

이런 문제점을 해결해 주기 위해서는

메모리 디바이스 콘텍스트를 하나 더 사용하면 됩니다.

추가된 메모리 디바이스 콘텍스트에 그리기를 원하는 그림들을 모두 출력한 다음 화면 디바이스 콘텍스트로 한꺼번에 옮기는 방법을 이용합니다.

이러한 절차로 이루어지기 때문에 추가된 메모리 디바이스 콘텍스트가 추가된 버퍼 역할을 하기 때문에 이 방법을 더블 버퍼링이라고 부릅니다!

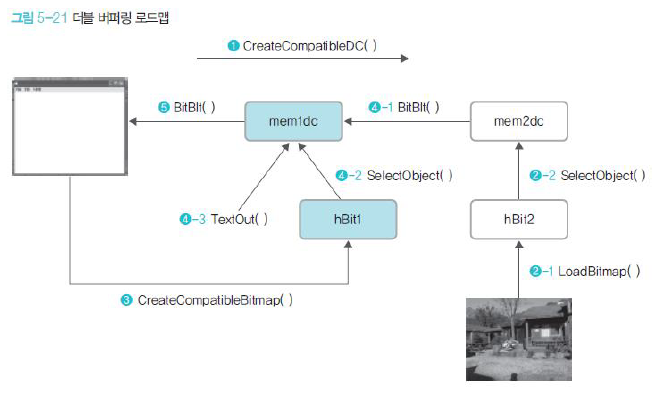

더블 버퍼링 로드맵

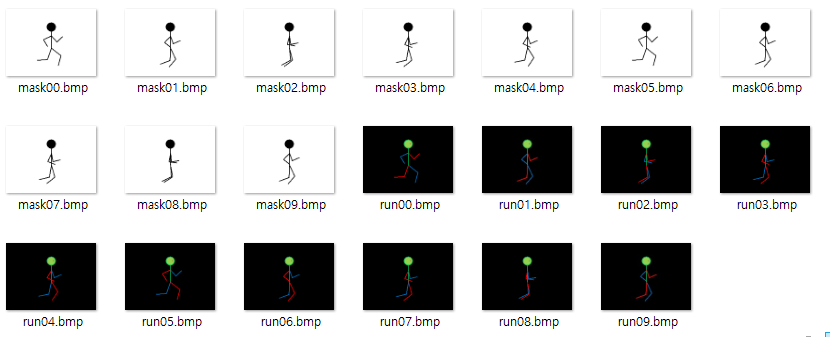

위의 이미지를 이용한 더블 버퍼링 (애니메이션) 예제

#include <windows.h>
#include <TCHAR.H>
#include "resource.h"
LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam);
HINSTANCE hInst;	// 그림을 그리기 위한 inst.

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
	LPSTR lpszCmdLine, int nCmdShow)
	// UNICODE 사용시 wWinMain() 형태
	// hPrevInstance 이전 인스턴스 항상 0값
	// lpszCmdLine > 외부에서 (내부로) 입력받는 변수
	// nCmdShow 윈도우 출력 형태에 관련한 값
{
	HWND     hwnd;
	MSG		 msg;
	WNDCLASS WndClass;
	hInst = hInstance;
	WndClass.style = CS_HREDRAW | CS_VREDRAW;	//height, vertical redraw
	WndClass.lpfnWndProc = WndProc;		// Proc 설정
	WndClass.cbClsExtra = 0;
	WndClass.cbWndExtra = 0;
	WndClass.hInstance = hInstance;
	WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
	WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
	WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);	// 형변환
	WndClass.lpszMenuName = NULL;
	WndClass.lpszClassName = _T("Window Class Name");
	RegisterClass(&WndClass);		// WndClass 등록
	hwnd = CreateWindow(_T("Window Class Name"),
		_T("Jung-Story"),
		WS_OVERLAPPEDWINDOW,		// 윈도우 스타일
		600, 400,					// 창출력좌표 x, y
		600, 400,					// 창크기 x, y축
		NULL,						// 부모 윈도우
		NULL,						// 메뉴바 핸들
		hInstance,					// 인스턴스
		NULL						// 여분, NULL
		);
	ShowWindow(hwnd, nCmdShow);		// 윈도우 출력, WM_PAINT 출력내용 가져옴
	UpdateWindow(hwnd);				// WM_PAINT 출력내용 발생해서 출력하도록
									// hwnd 핸들을 통해 보여주고 갱신

	//ShowWindow(hwnd, SW_SHOW);	// 위와 같음
	//UpdateWindow(hwnd);

	while (GetMessage(&msg, NULL, 0, 0))	// 메시지 큐의 메시지를 가져옴
	{
		TranslateMessage(&msg);		// 키입력에 반응하는 메시지 변환, WM_KEYDOWN (키가 눌릴때) WM_CHAR 메시지 발생
		DispatchMessage(&msg);		// WndProc() 함수 호출과 WndProc()으로 메세지 전달
	}								// 종료는 WM_QUIT 발생할때 FALSE 리턴하면서 종료
	return (int)msg.wParam;			// wParam, lParam 윈도우 크기가 어떻게 변했는지, 변경된 클라이언트, 키보드, 마우스 값

}

void Animation(int xPos, int yPos, HDC hdc) {
	HDC memdc;
	HBITMAP RunBit[10], hBit, oldBit;
	static int count;
	int i;
	count++;
	count = count % 10;
	RunBit[0] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R1));
	RunBit[1] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R2));
	RunBit[2] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[3] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[4] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[5] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[6] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[7] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[8] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R9));
	RunBit[9] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R10));
	memdc = CreateCompatibleDC(hdc);
	hBit = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP5_20));
	oldBit = (HBITMAP)SelectObject(memdc, hBit);
	BitBlt(hdc, 0, 0, 819, 614, memdc, 0, 0, SRCCOPY);
	SelectObject(memdc, RunBit[count]);
	BitBlt(hdc, xPos, yPos, 180, 240, memdc, 0, 0, SRCCOPY);
	SelectObject(memdc, oldBit);
	for (i = 0; i < 10; i++)
		DeleteObject(RunBit[i]);
	DeleteDC(memdc);
	DeleteObject(hBit);
}



LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam)
	//	WinDef.h 에서 정의
	//	wPram > unsigned ptr, lParam > long ptr
{
	HDC hdc;
	PAINTSTRUCT ps;
	static int xPos;


	switch (iMsg)
	{
	case WM_CREATE:
		xPos = -100;
		SetTimer(hwnd, 1, 100, NULL);
		break;

	case WM_TIMER:
		xPos += 10;
		if (xPos > 819) xPos = -100;
		InvalidateRgn(hwnd, NULL, true);
		return 0;
	case WM_PAINT:
		hdc = BeginPaint(hwnd, &ps);
		Animation(xPos, 300, hdc);
		EndPaint(hwnd, &ps);
		break;
	case WM_DESTROY:
		PostQuitMessage(0);
		break;
	}
	return DefWindowProc(hwnd, iMsg, wParam, lParam);
}

실행화면

위의 예제 문제점

캐릭터와 함께 사각형 모양이 나오는 걸 볼 수 있습니다.

해결을 하기 위해 마스크 이미지를 이용합니다.

마스크는 캐릭터와 같은 모양의 그림자 이미지입니다.

마스크 이용 애니메이션 예제

#include <windows.h>
#include <TCHAR.H>
#include "resource.h"
LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam);
HINSTANCE hInst;	// 그림을 그리기 위한 inst.

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
	LPSTR lpszCmdLine, int nCmdShow)
	// UNICODE 사용시 wWinMain() 형태
	// hPrevInstance 이전 인스턴스 항상 0값
	// lpszCmdLine > 외부에서 (내부로) 입력받는 변수
	// nCmdShow 윈도우 출력 형태에 관련한 값
{
	HWND     hwnd;
	MSG		 msg;
	WNDCLASS WndClass;
	hInst = hInstance;
	WndClass.style = CS_HREDRAW | CS_VREDRAW;	//height, vertical redraw
	WndClass.lpfnWndProc = WndProc;		// Proc 설정
	WndClass.cbClsExtra = 0;
	WndClass.cbWndExtra = 0;
	WndClass.hInstance = hInstance;
	WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
	WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
	WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);	// 형변환
	WndClass.lpszMenuName = NULL;
	WndClass.lpszClassName = _T("Window Class Name");
	RegisterClass(&WndClass);		// WndClass 등록
	hwnd = CreateWindow(_T("Window Class Name"),
		_T("Jung-Story"),		//
		WS_OVERLAPPEDWINDOW,		// 윈도우 스타일
		600, 400,					// 창출력좌표 x, y
		600, 400,					// 창크기 x, y축
		NULL,						// 부모 윈도우
		NULL,						// 메뉴바 핸들
		hInstance,					// 인스턴스
		NULL						// 여분, NULL
		);
	ShowWindow(hwnd, nCmdShow);		// 윈도우 출력, WM_PAINT 출력내용 가져옴
	UpdateWindow(hwnd);				// WM_PAINT 출력내용 발생해서 출력하도록
									// hwnd 핸들을 통해 보여주고 갱신

	//ShowWindow(hwnd, SW_SHOW);	// 위와 같음
	//UpdateWindow(hwnd);

	while (GetMessage(&msg, NULL, 0, 0))	// 메시지 큐의 메시지를 가져옴
	{
		TranslateMessage(&msg);		// 키입력에 반응하는 메시지 변환, WM_KEYDOWN (키가 눌릴때) WM_CHAR 메시지 발생
		DispatchMessage(&msg);		// WndProc() 함수 호출과 WndProc()으로 메세지 전달
	}								// 종료는 WM_QUIT 발생할때 FALSE 리턴하면서 종료
	return (int)msg.wParam;			// wParam, lParam 윈도우 크기가 어떻게 변했는지, 변경된 클라이언트, 키보드, 마우스 값

}

void Animation(int xPos, int yPos, HDC hdc) {
	HDC memdc;
	HBITMAP RunBit[10], hBit, oldBit,Mask[10];
	static int count;
	int i;
	count++;
	count = count % 10;
	RunBit[0] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R1));
	RunBit[1] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R2));
	RunBit[2] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[3] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[4] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[5] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[6] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[7] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R3));
	RunBit[8] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R9));
	RunBit[9] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_R10));
	Mask[0] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M1));
	Mask[1] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M2));
	Mask[2] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M3));
	Mask[3] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M4));
	Mask[4] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M5));
	Mask[5] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M6));
	Mask[6] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M7));
	Mask[7] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M8));
	Mask[8] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M9));
	Mask[9] = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP_M10));

	memdc = CreateCompatibleDC(hdc);
	hBit = LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP5_20));
	oldBit = (HBITMAP)SelectObject(memdc, hBit);
	BitBlt(hdc, 0, 0, 819, 614, memdc, 0, 0, SRCCOPY);
	SelectObject(memdc, Mask[count]);
	BitBlt(hdc, xPos, yPos, 180, 240, memdc, 0, 0, SRCAND);
	SelectObject(memdc, RunBit[count]);
	BitBlt(hdc, xPos, yPos, 180, 240, memdc, 0, 0, SRCPAINT);
	SelectObject(memdc, oldBit);
	for (i = 0; i < 10; i++) {
		DeleteObject(RunBit[i]);
		DeleteObject(Mask[i]);
	}
	DeleteDC(memdc);
	DeleteObject(hBit);
}



LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg,
	WPARAM wParam, LPARAM lParam)
	//	WinDef.h 에서 정의
	//	wPram > unsigned ptr, lParam > long ptr
{
	HDC hdc;
	PAINTSTRUCT ps;
	static int xPos;


	switch (iMsg)
	{
	case WM_CREATE:
		xPos = -100;
		SetTimer(hwnd, 1, 100, NULL);
		break;

	case WM_TIMER:
		xPos += 10;
		if (xPos > 819) xPos = -100;
		InvalidateRgn(hwnd, NULL, true);
		return 0;
	case WM_PAINT:
		hdc = BeginPaint(hwnd, &ps);
		Animation(xPos, 300, hdc);
		EndPaint(hwnd, &ps);
		break;
	case WM_DESTROY:
		PostQuitMessage(0);
		break;
	}
	return DefWindowProc(hwnd, iMsg, wParam, lParam);
}

실행화면

이렇게 오늘은 MFC의 더블 버퍼링과 마스크 bitmap에 대해서 알아보았습니다.

저작자표시

'윈도우 프로그래밍 > MFC_프로그래밍' 카테고리의 다른 글

윈도우 프로그래밍 (MFC 리소스 윈도우 메뉴 만들기 개념 및 예제) (0)	2021.04.14
윈도우 프로그래밍 ( MFC 프로그래밍 제어 메시지 (키보드,마우스 입출력)처리 및 예제 ) (0)	2021.04.02
윈도우 프로그래밍 (MFC프로그래밍 구조 및 입출력 개념 or 예제) (0)	2021.03.30

Jung's
